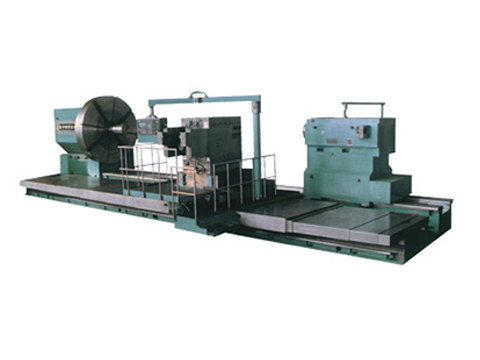

本機床是一臺全功能數控重型臥式車床,這用于重型機械、發電設備、造船、冶金、造紙等行業。利用高速鋼或硬質合金刀具，對大型軸類零件（或筒形零件）的內外圓柱表面、外曲線表面、錐面、螺紋、端面、切槽等粗、精加工。本機床具有通用CNC數控車床功能，可配多種功能部件、供用戶選擇，實現一功能集成化，多工序工藝復合化。
數控重型臥式車床主要參數表
|
型號 參數 |
CK61200×L/80 |
CK61250×L/80 |
CK61315×L/80 |
|
最大回轉直徑（毫米） 床身上 刀架上 |
Ф2000 Ф1600 |
分離床身、靜壓導軌 separated bed、static pressure guide way Ф2500 Ф2100 |
分離床身 separated bed Ф3150 Ф2500 |
|
最大工件長度（毫米） |
L |
L |
L |
|
最大工件重量（噸） |
80 |
80 |
80 |
|
主軸錐孔直徑（毫米 ） |
Ф196.869；1:4 |
Ф196.869；1:4 |
Ф196.869；1:4 |
|
切削力（千牛） |
125 |
125 |
200 |
|
花盤直徑（毫米） |
Ф1600 |
Ф2500 |
Ф3150 |
|
刀架行程（毫米） 縱向 橫向 |
L 1000 |
L 1100 |
L 1000 |
|
主軸轉速級數及範圍 級數 範圍（轉/分） |
無級、Stepless 0.625～125 |
無級、Stepless 0.6～120 |
無級、Stepless 0.5～100 |
|
刀架進給（毫米/分） 縱 向 橫 向 |
1～6000 1～4000 |
1～6000 1～4000 |
1～4500 1～4500 |
|
刀架快速移動（毫米/分） 縱 向 橫 向 |
6000 4000 |
6000 4000 |
4500 4500 |
|
主電機功率（千瓦） |
125 |
144 |
125 |
|
閉式中心架直徑（毫米） |
Ф400～Ф800 Ф750～Ф1100 |
Ф200～Ф800 Ф650～Ф1200 |
Ф700～Ф1200 Ф1100～Ф1600 |
|
機床外形尺寸 （長×寬×高）（毫米） |
L×7000×3200 |
L×7800×3900 |
L×7400×4100 |
|
機床重量(噸) |
* |
* |
* |
